راه‌اندازی Inter-VLAN Routing

پس از VLAN بندی شبکه و قراردادن پورت‌های سوئیچ در داخلVLAN  های مربوط بایستی ارتباط بین VLANها یا به عبارتی Inter-VLAN Routing را نیز راه‌اندازی کنیم. باتوجه‌به اینکه هر VLAN یک broadcast domain مستقل به شمار می‌آید و بین این broadcast domainها ارتباط سوئیچینگ کاربرد ندارد بایستی برای دسترسی VLANها به یکدیگر بین آن‌ها routing راه‌اندازی شود.

عدم درک VLAN توسط روتر

نکته ابتدایی که در خصوص Inter-VLAN routing وجود دارد، عدم درک VLAN توسط router است. با علم به این موضوع که روتر درکی از VLAN ندارد، پس چگونه می‌تواند ترافیک بین VLANها را مدیریت کرده و عبور دهد؟

روتر درحالی‌که درکی از VLAN ندارد و ترانک را متوجه نمی‌شود، اما ویژگی ای دارد که می‌تواندheader  لایه 2 ایی را که باز کند و encapsulation را متوجه شود. در صورت وجود tag مربوط به encapsulation اطلاعات را مربوط به VLAN در نظر می‌گیرد.

برای انجام تنظیمات روتر به‌منظور تفهیم ارتباطات VLAN بایستی پورت‌های مجازی (راه‌اندازی پورت یا اینترفیس به‌ازای هر VLAN) راه‌اندازی کنیم. به این پورت‌های مجازی subinterface گفته می‌شود.

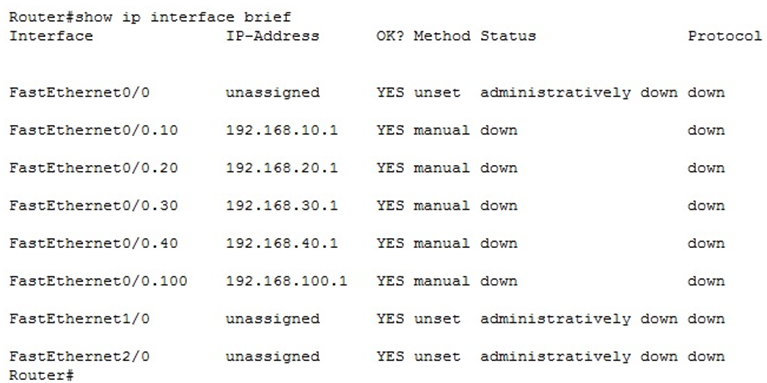

برای ایجاد suninterface از دستور interface fastethernet x/x.VLAN Number که VLAN-Number هر عددی از 1 تا 1005 می‌تواند باشد. بهتر است برای واضح‌تر بودن تنظیمات بهتر از عدد مساوی با VLAN مربوط استفاده کنیم. پس از اعمال دستور به محیط subinterface می‌رویم. در این محیط می‌توانیم پس از مشخص‌کردن encapsulation ترافیک، تعیین می‌کنیم این subinterface مربوط به کدام VLAN می‌باشد.
